Software: MetroImage 2.5D 影像量測軟體

Manual & CNC type 差異表

MetroImage 3D 量測軟體Manual & CNC type 差異表
功能
MetroImage 2.5D
MetroImage 2.5D_CNC
機台移動
手動
搖桿/程式控制/滑鼠
XYZ軸鎖定
依機台設計
程式控制
回歸機械原點
X
程式控制
連續影像貼圖
手動
搖桿/程式控制
表面對焦
手動對焦工具
自動對焦
巨集量測
手動量測

搖桿/程式控制

MetroImage 2.5D 影像量測程式特點介紹

  1. MetroImage 2.5D影像量測軟體基本功

    1. 可自行調整功能視窗位置,隱藏、開啟或關閉功能視窗。

    2. 量測資料自動定時備份,也可自行備份。

    3. 線上多語切換【繁(簡)體中文、英文、日文、韓文

    4. 基本幾何量測功能:點、線、圓、橢圓、圓弧、方槽

    5. 曲線輪廓掃描

    6. 元素組合計算:角度、距離、交點、交線、中點、中線、切點、切線、垂點、垂線

    7. 形狀公差計算:真直度、平面度、真圓度、橢圓度、點偏差、圓弧偏差、方槽偏

    8. 姿勢及位置公差計算:平行度、直角度、位置度、同心度、對稱度

    9. 完整座標系統設定功能。利用座標系記憶及呼叫,可同時多個座標系操作。

  2. 環型光源的多區段控制,可取得最佳照明設定(選配)。
  3. 提供LED冷光光源,四種環型光分割模式,可分為2~16個區域,皆可單獨控制亮度,並有亮度百分比顯示。常用的光源設定可記憶,隨時呼出使用。

  4. 多種便利的影像工具

    1. 聰明的影像工具,讓量測更輕鬆、便利、精確。

    2. 除傳統影像量測工具-點、線、圓、圓弧外,還提供雙圓槽及方槽工具。
    3.

    4. 影像精靈工具-可依工件影像輪廓,自動判定應使用何種工具,並建立取點範圍。
    5.

    6. 滑鼠快速取點-藉由滑鼠指標顏色變換,可快速取得精確的量測點。
    7. 中心尋邊工具-十字線自動尋邊功能,當接近邊緣時,十字線自動閃爍變色。

    8. 同心圓及雙十字線,提供鍵盤上、下、左、右鍵,調整圓直徑大小及雙十字線

  5. 立體影像對焦合成功能
  6. 可完整合成清晰的立體工件影像,輸出至影像檢視視窗進行量測,也可與量測圖堆疊列印、存檔。

  7. 多樣化的量測圖處理功能
    1. 多視窗顯示不同量測圖的視
    2. 圖控檢視視窗,提供4個子視窗同時顯示,提供不同視圖角度及3D立體視角查看,子視窗皆有完整處理功能。

    3. 量測圖與影像圖的堆疊,讓使用者清楚了解數據所在位置,不再困惑。
    4. 軟體可完整擷取工件影像,或讀入工件圖檔與量測圖堆疊,配合尺寸標示功能,可以清楚了解工件尺寸位置的偏差方位。

    5. 多樣化的圖檔儲存格式
    6. 不管是量測圖或工件影像圖,皆可存成多種常用之點陣圖或向量圖格式,量測圖也可輸出多種版本的DXF格式及IGS格式,也可讀 入CAD設計圖檔,與量測圖進行堆疊顯示

    7. 提供2D量測元素編輯功能
    8. 提供2D量測元素的延長銜接,異常點的刪除,讓量測圖轉存CAD時無多餘的異常資料。

    量測圖

    完成編輯後圖形


  8. 提供手動機型表面對焦功能,減輕使用者眼睛的負擔。
  9. 不管儀器Z軸是否具有光學尺,都可提供便利的表面對焦功能,使用者只需移動Z軸,參照指示圖,即可輕鬆做好表面對焦工作,不再煩惱表面對焦的困擾。

    Z軸無光學尺時,提供您手動對焦指示圖。
    Z軸有光學尺時,提供您對焦曲線圖。
  10. 多樣化量測數據處理選擇,讓報表製作一氣
  11. 提供Microsoft Excel格式的直接鏈結,量測完成,報表也一併完成。也可將量測數據,直接轉存Excel或Word格式,並可輸入工件圖檔、報表抬頭。

    1. 與Microsoft Excel報表在量測時直接鏈結
    2. 量測前,只要指出檔案路徑、填入的範圍與順序,量測完成,就可完成報表製作。

    3. 直接存成Excel或Word檔案
    4. 要存成Microsoft Excel或Word,只需使用列印功能,過程中指定報表抬頭與工件圖檔路徑,出現列印預覽畫面後,可直接列印或轉存Microsoft Excel或Word

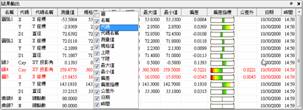

    5. 完整量測資料輸出,並可自行設定要顯示的項目。
    6. 量測數據可顯示成簡易數據或詳細數據模式,每種模式都可自定要顯示的項目。

      簡易資料模式:不包含公差、量測時間資料。

      詳細資料模式:包含公差資料、公差標示、量測時間等

  12. 輕鬆建立量測程式,自創圖示指令功能,讓每日檢測工作單純化、更容易上手。

    1. 巨集錄製功能,可將所有操作程序,自動轉換成量測程式,無須使用者煩心,錄製完成可立刻執行或進行修改。
    2. 執行過程中,自動產生平台移動方向指示,自動在量測位置,建立影像
    3. 可依使用者需求,自創巨集圖示指令,讓量測工作更單純化。

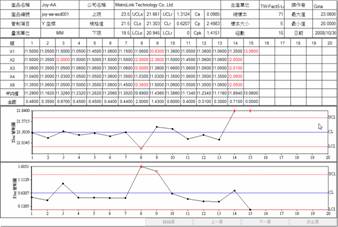

  13. 提供線上數據收集與繪制統計報表的功能

    方便的線上統計數據收集功能,可立刻繪制列印常用之XbarR、XbarS及直方圖,也可進行統計資料的追加,統計圖表可直接列印或轉成Excel存檔。
